Introduction

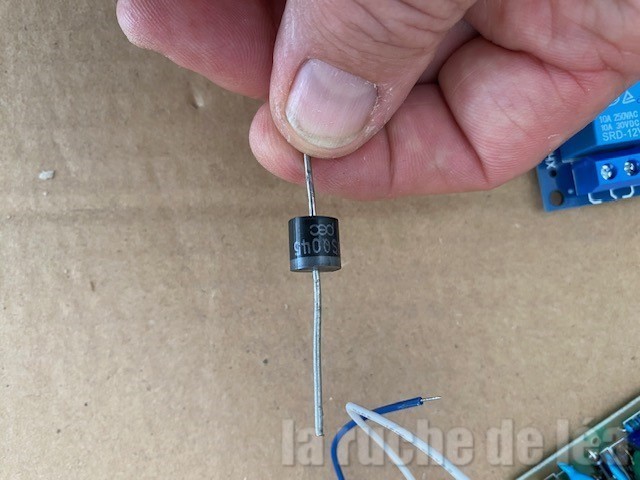

Après 3 ans d'utilisation je vous recommande de faire un module sans interrupteur ni la résistance et sans soudure.
Les photos avec les instructions de montage sont disponible ci-dessous.
Fabrication du module pas à pas en images
Photo finale du module 12v
15€ environ

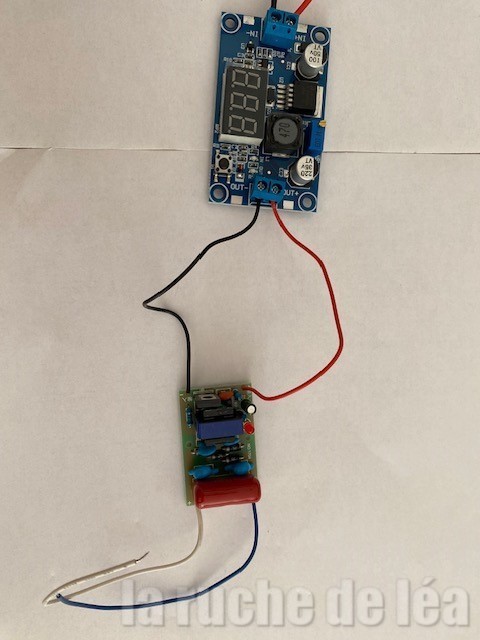

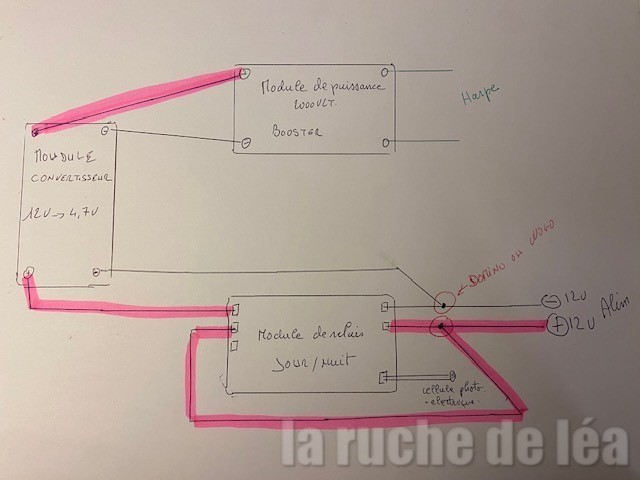

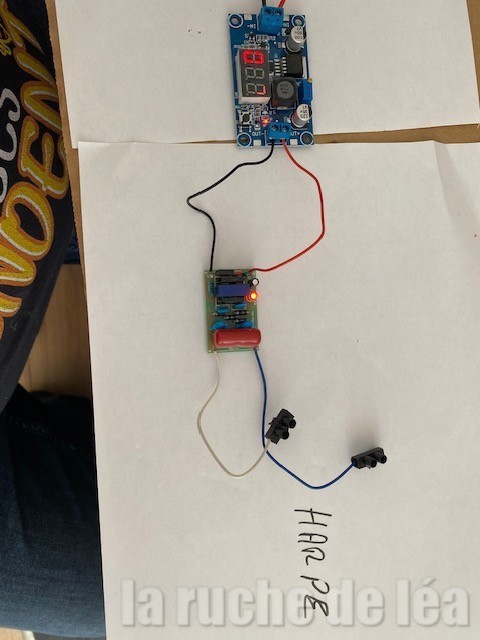

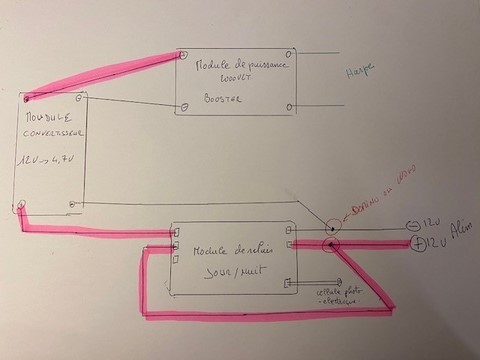

plan général

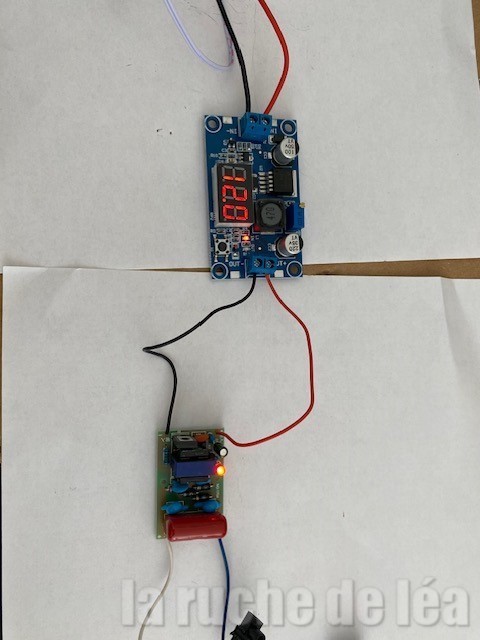

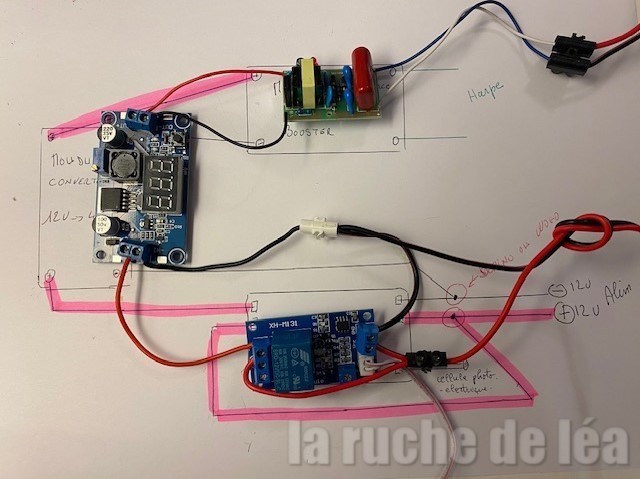

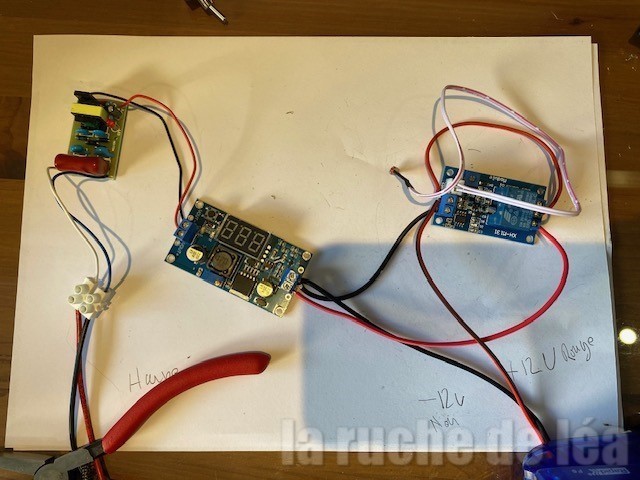

Plan avec les modules

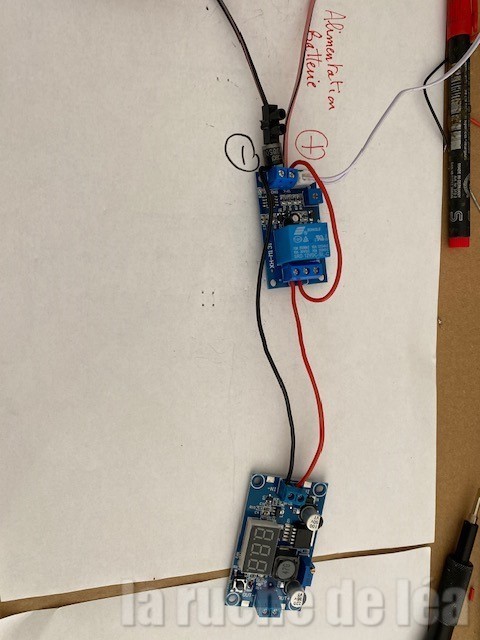

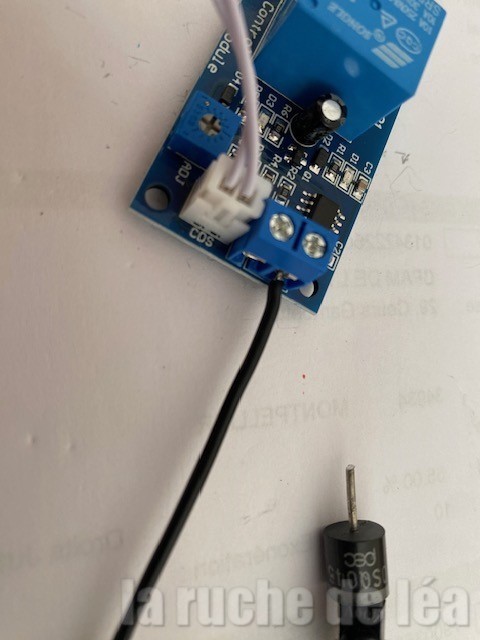

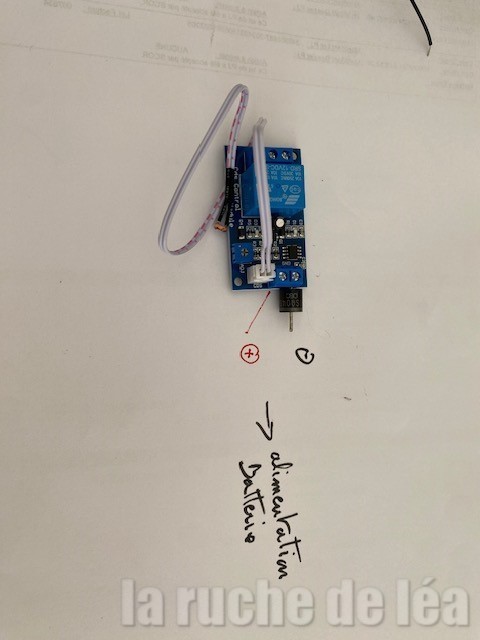

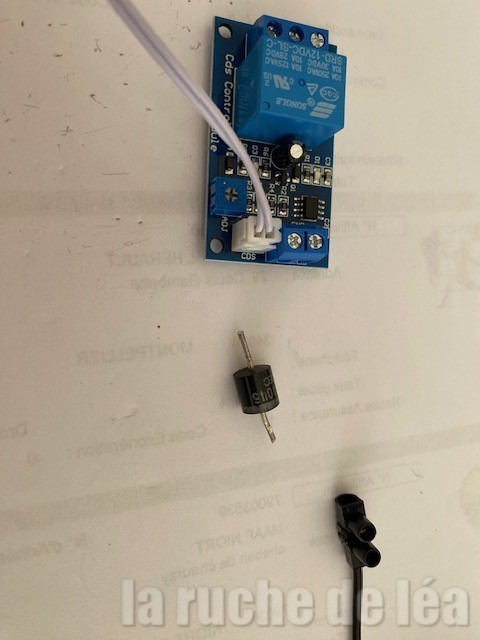

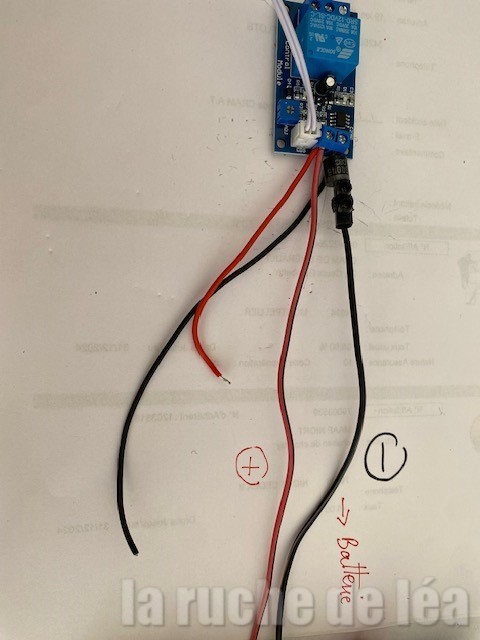

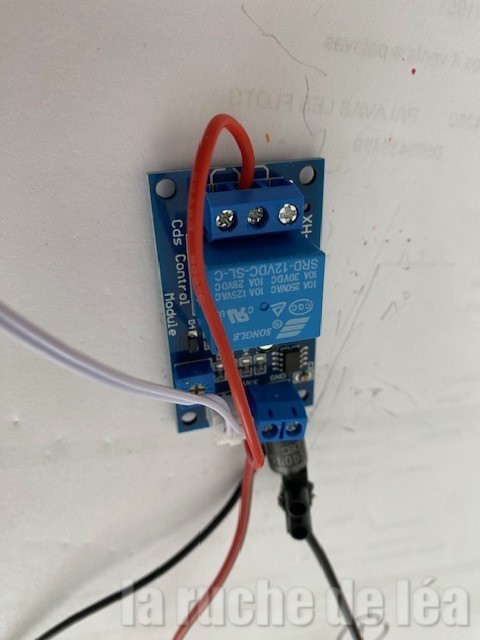

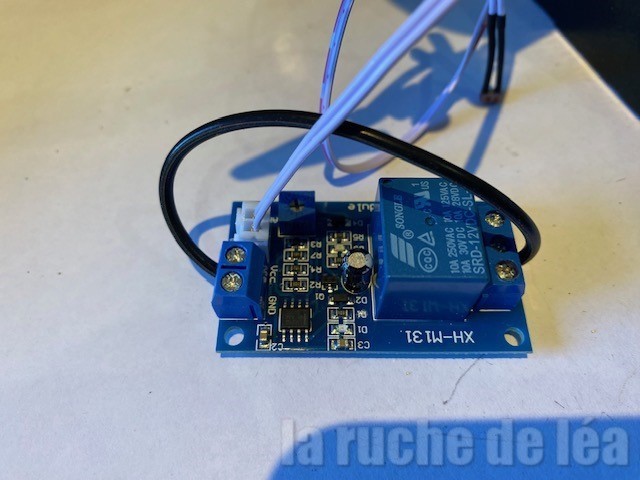

pontage du Module De Relais Photorésitance

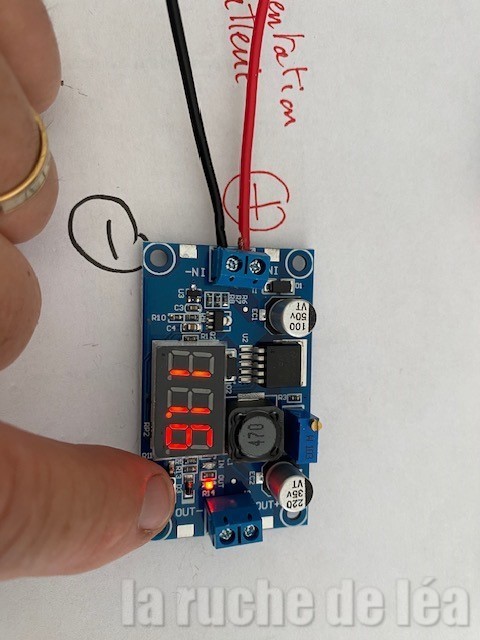

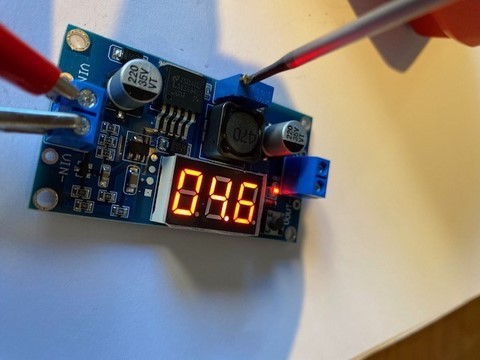

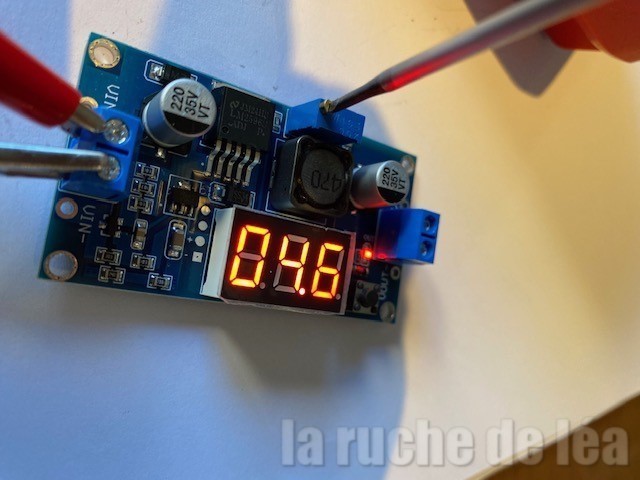

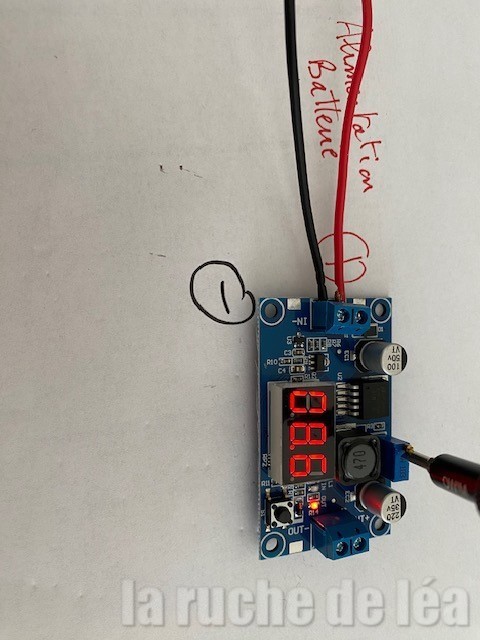

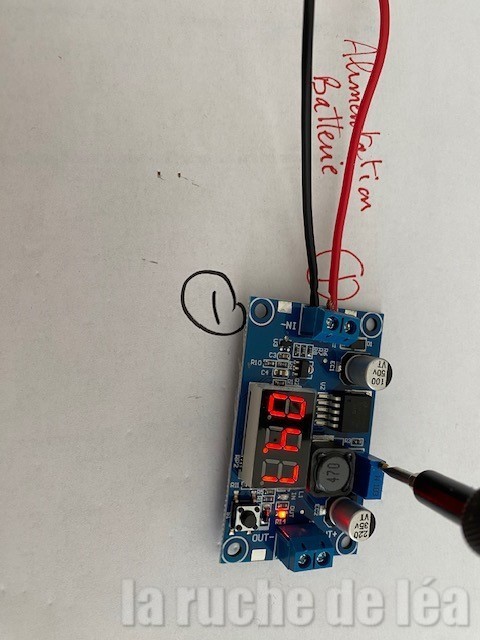

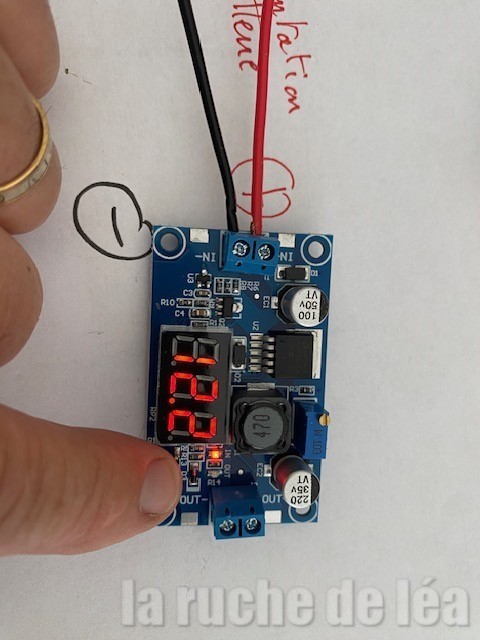

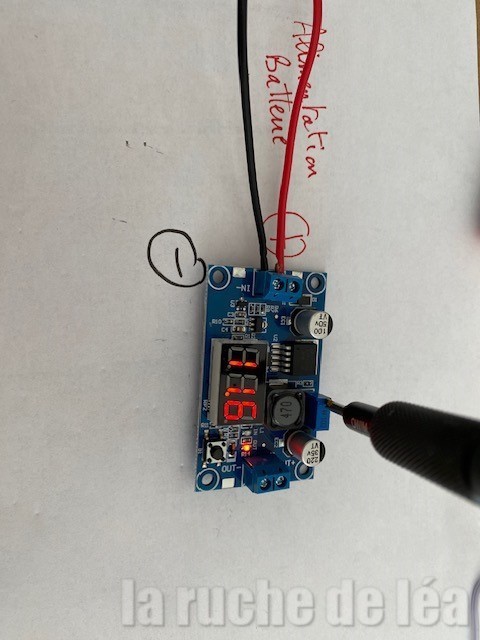

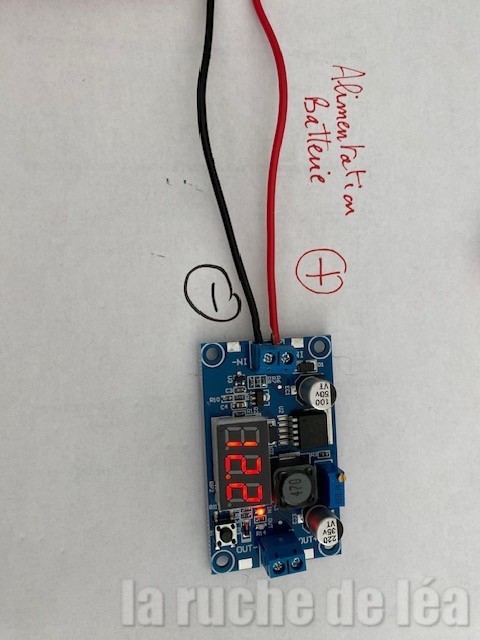

Convertisseur réglage sans multimètre

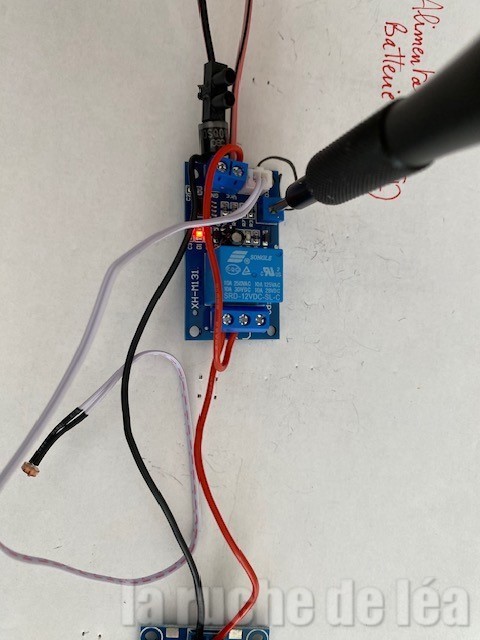

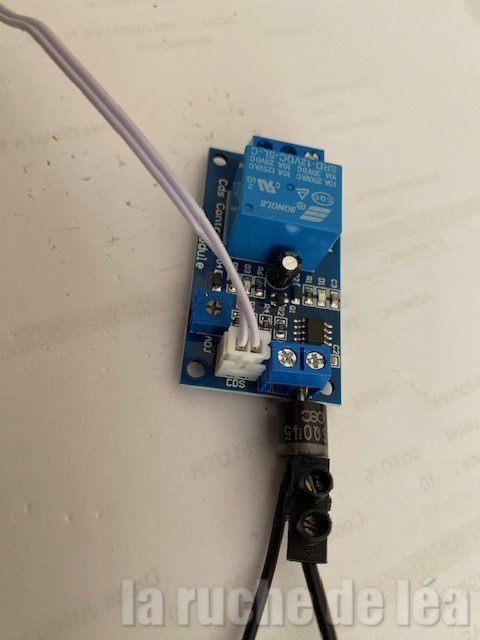

montage sans soudure

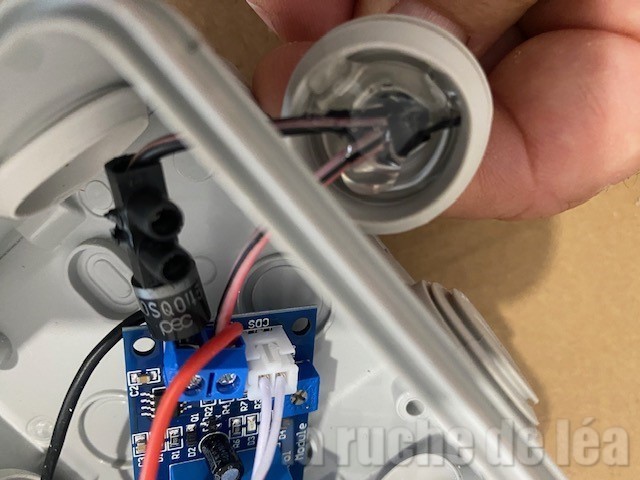

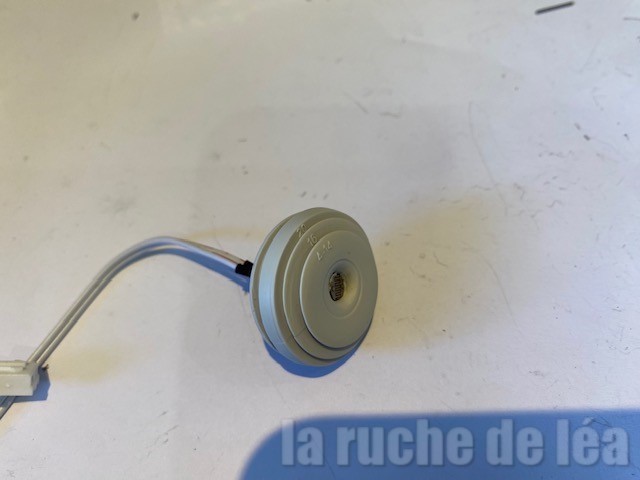

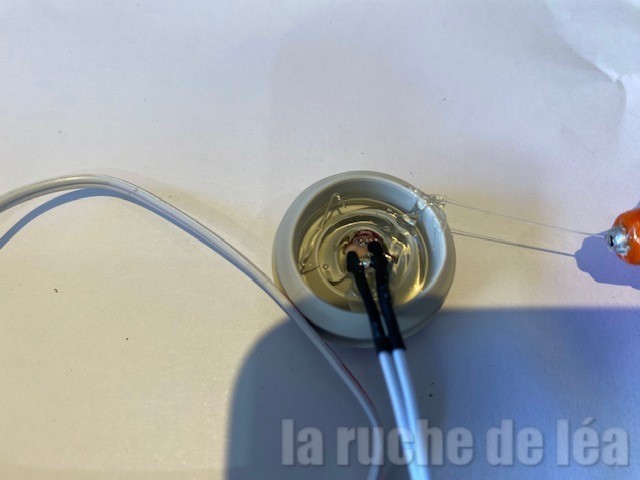

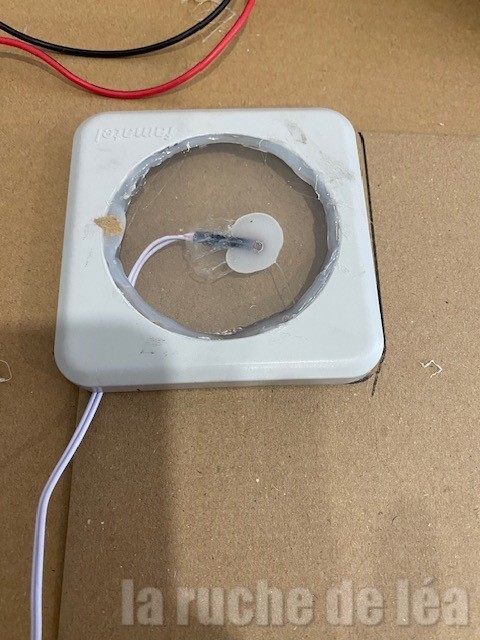

Montage cellule photoélectrique

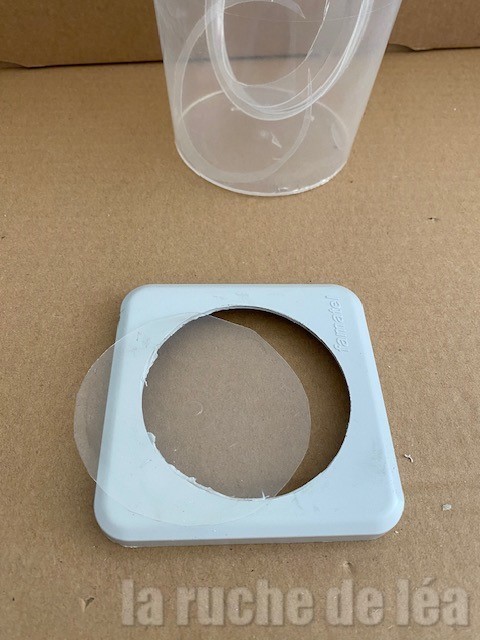

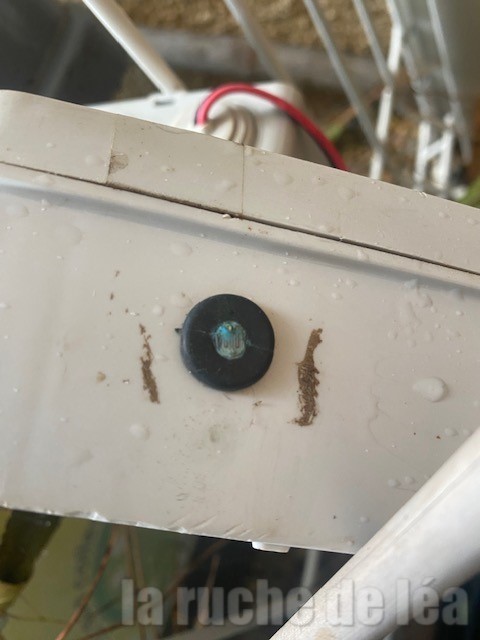

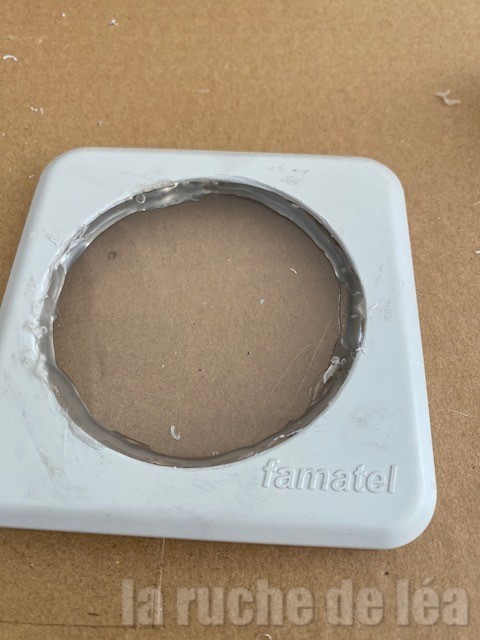

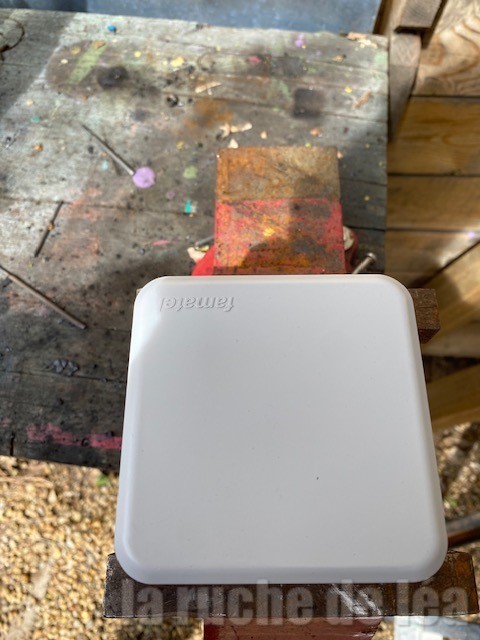

Je préfère coller la cellule sur un plaque de plexiglas à l'intérieur de la boite étanche.
les intempéries ne vont plus pouvoir l'oxyder.

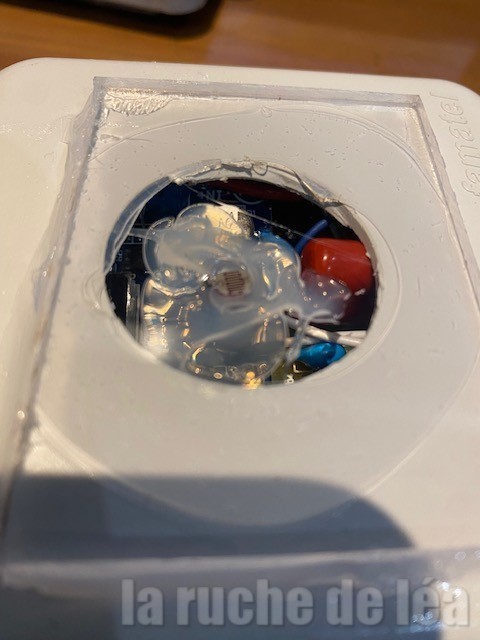

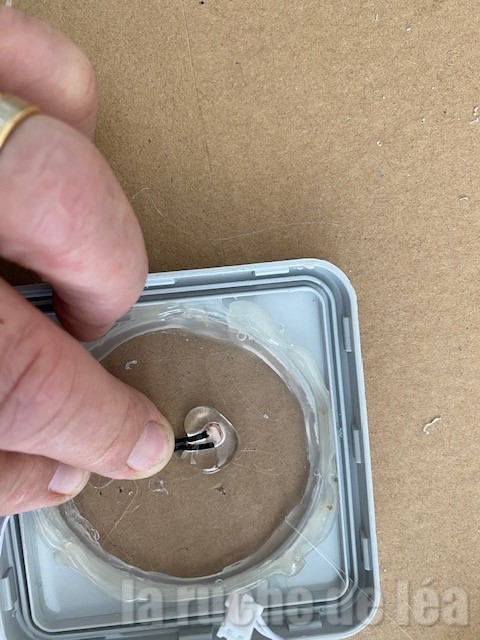

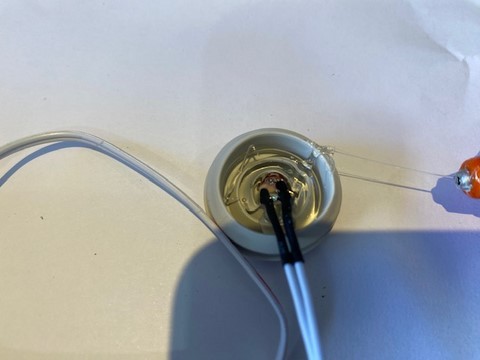

collage à chaud de la cellule

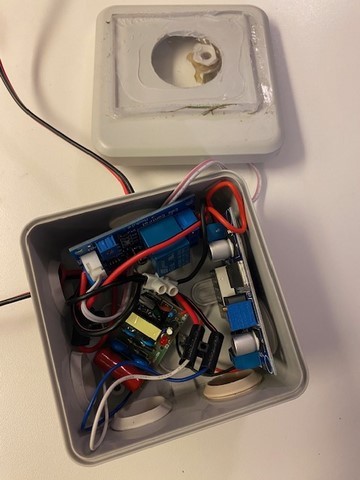

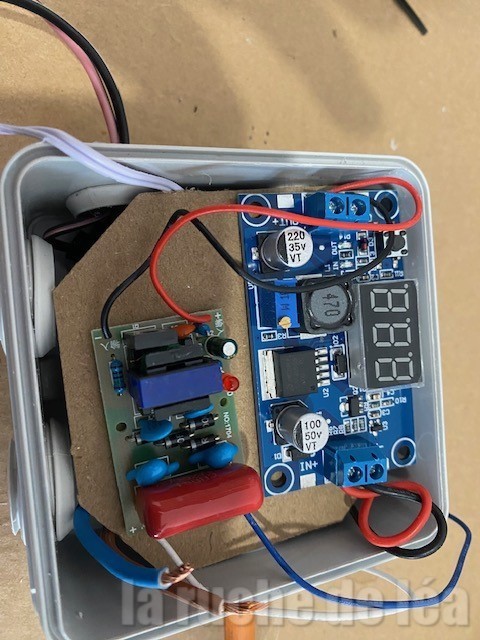

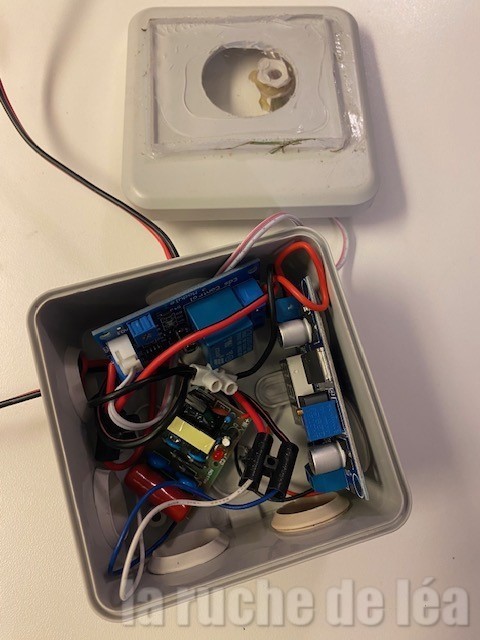

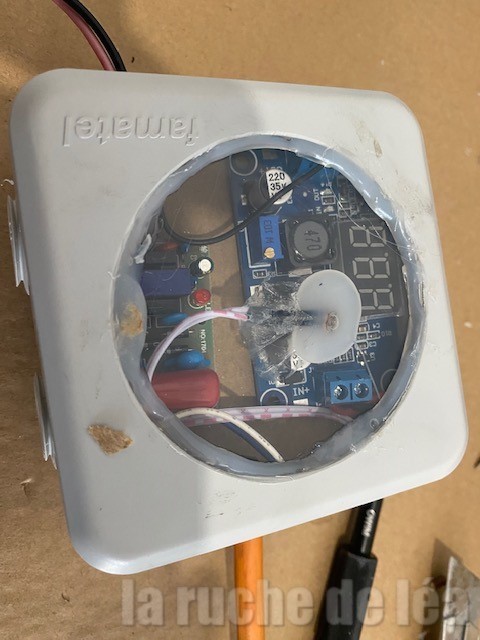

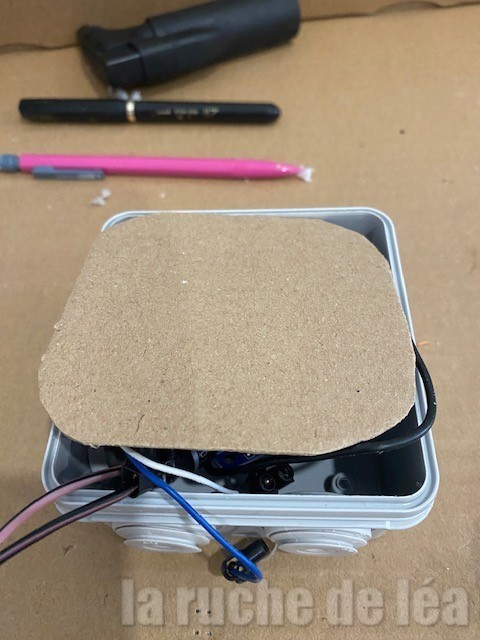

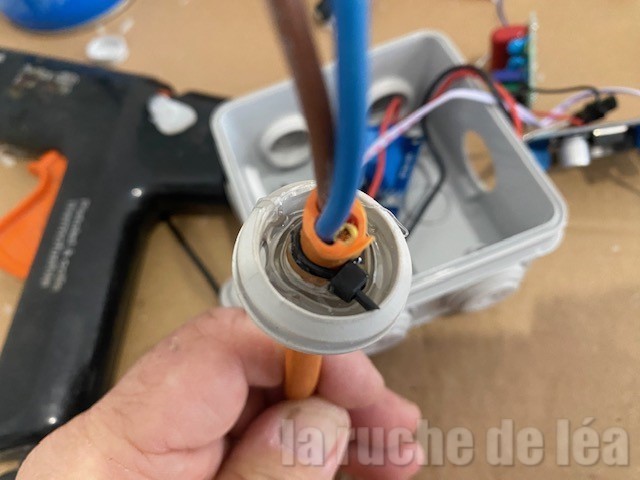

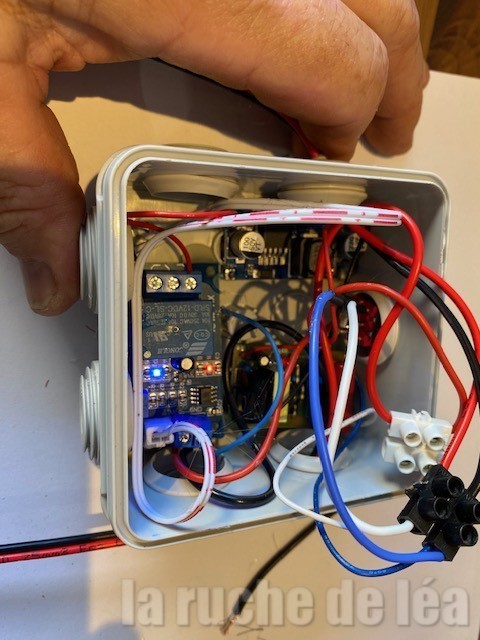

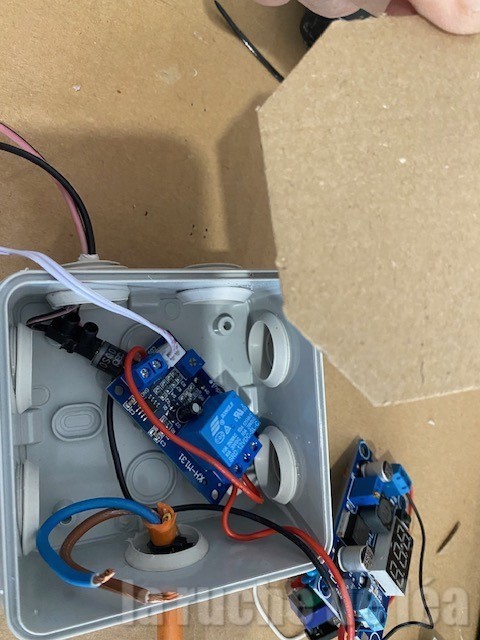

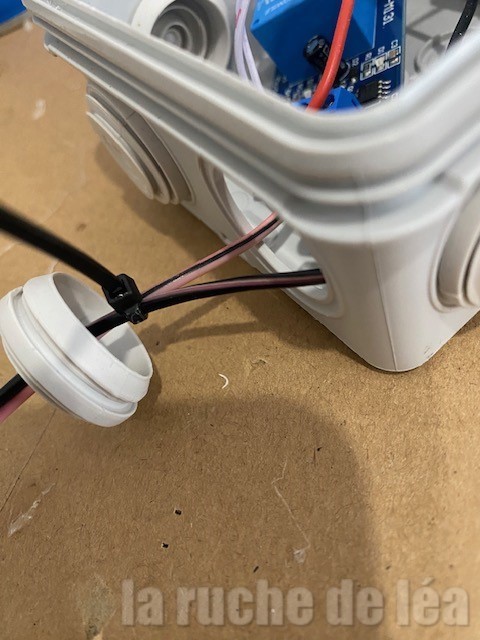

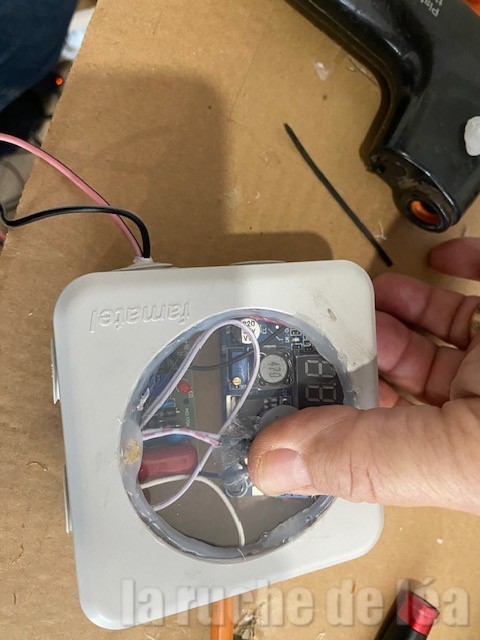

assemblage avant collage des modules dans le boitier

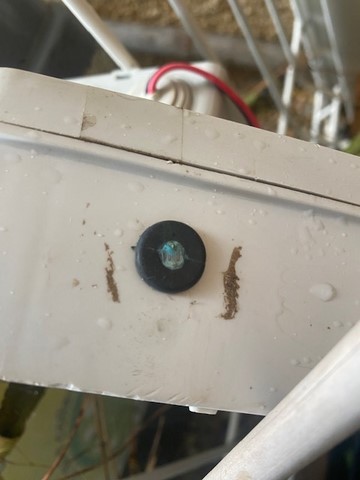

je ne mets plus le cellule à l'exterieur à cause de l'oxydation, dorénavant elle est collée sur une plaque de plexiglas.
avantage ,on voit si le module fonctionne.

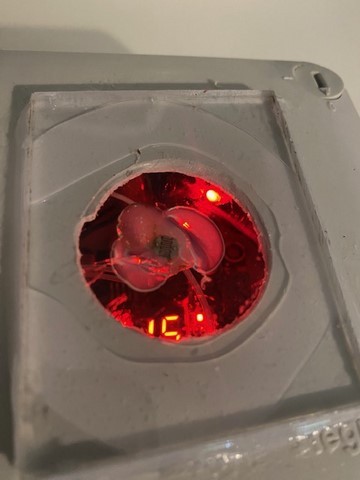

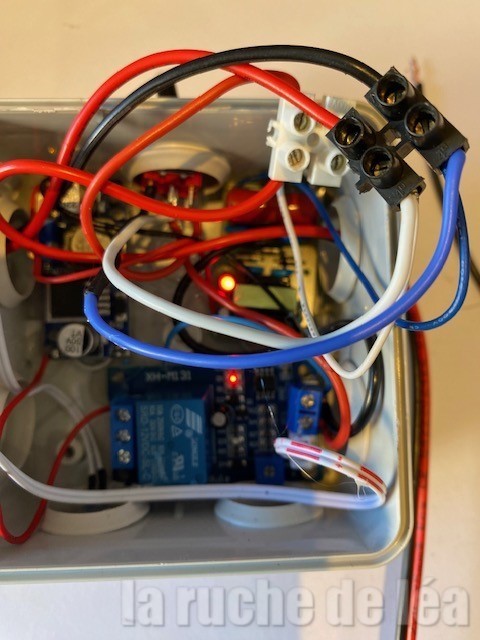

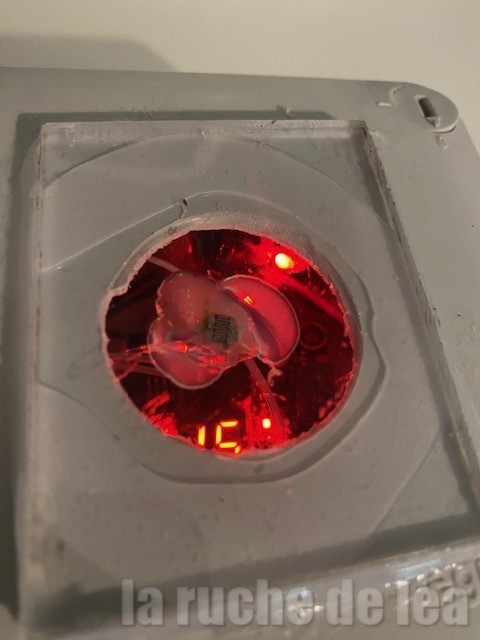

control module en fonction deux led rouge

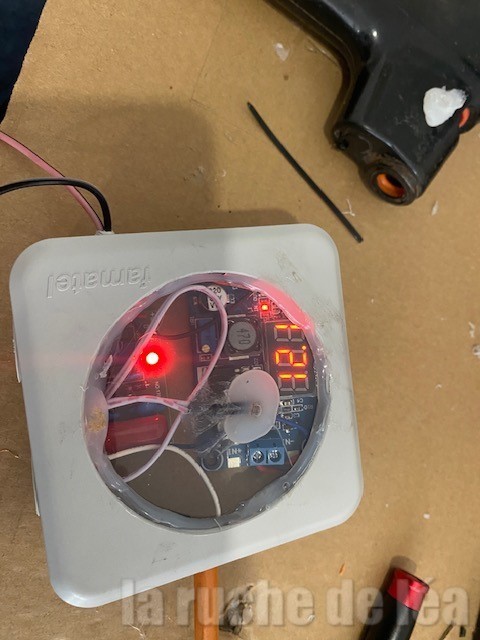

led rouge module haute puissance en marche
